钻/铣系统 BFW 40/E
无极变速 900 - 6000rpm。
铣制横槽
铣制斜槽
定位钻孔
三球轴承电枢绕组提供了直接驱动。(非齿轮传动)。
压铸铝制机头带有43mm(欧洲标准)卡口。
大尺寸旋钮,简单操控,主开关带有紧急停机功能。
机身正面带有示例钻铣加工不同材料时的最佳转速表。
直流电机由稳压电源供电,工作电压为40V。
在此条件下,电机工作特点是在低转速情况下,带有大扭力。
(图示中的十字工作台,钻架和阶梯夹组不包括在发货清单内。)
技术参数:
控制器设备带有全波电子速度控制功能,使用220 - 240V交流电, 40V 二级直流电压。 最大功率为250W。
主轴转速范围为:900 - 6000rpm。
带有三爪钢制筒夹,经过淬火强化。
夹持范围:2.35-3.0-3.2-4.0-5.0和6.0mm。
2只扳手。
NO 20 165
注意事项:

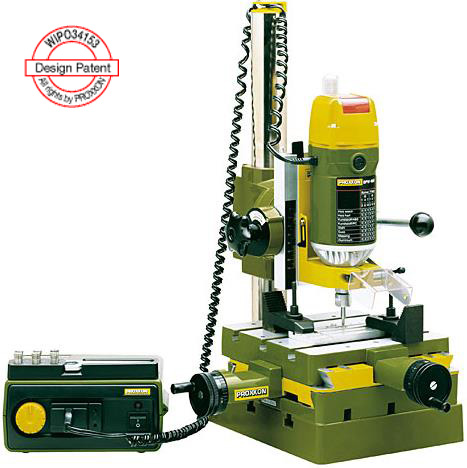

图示中BFW 40/E钻铣机被安装为组合套装(图中所示的BFB 2000钻/铣支架以及KT 150十字工作台并不包含在BFW 40/E发货清单中)。
压铸铝制十字工作台 KT 150
带有经铣制精密燕尾槽,因此也适合用于进行加工金属材料。
适合对钢材、非铁金属、塑料和木材进行修边,铣槽,开孔等加工。
每条边上都带有锁紧旋钮。
可调节燕尾槽用于减少加工时的抖动。
通过工作台侧方的2只手摇轮调节进给并带有零刻度复位功能的刻度盘
(1圈=2mm进给,1刻度=0.05进给)。
经CNC铣制加工的压铸铝工作台。
三条MICROMOT标准的T型槽(12 x 6 x 5mm)。
带有预钻孔挡板,使用紧固螺丝固定。
在对工件进行铣制时,可使用阶梯夹块。
工作台尺寸:200 x 200mm。最大行程:150 x 150mm。
工作台面总高度:75mm。重量:4.9kg。右图中所示阶梯夹块并不包含在发货清单中。
NO 20 150
钻铣台支架BFB2000
带有43mm标准卡口(欧标)。
钻架头部可90°旋转,因此具备了铣制斜槽功能:
直接钻铣斜形槽口,而不需要使用特制刀具。
在铣制作业时,可使用头部微动进给装置;
在钻孔作业时,可使用手摇杆进行进给。
带有深度刻度盘。
大小齿轮的传动,使得钻孔作业毫不费力的进行。
钻架立柱尺寸:直径45mm,长度500mm,喉深:约140mm (立柱边缘至刀具中心)。进程距离:65mm。
经铣制坚固工作台。
尺寸:约200 x 200mm。
带有2条MICROMOT标准T型槽 (12 x 6 x 5mm)。
适合夹持所有43mm卡口的电磨工具。
重量:约6.5kg。
NO 20 000
①经铣制、可调节燕尾槽滑轨。
②清晰可辨的深度表。
③直径45mm,长为500mm的立柱。
④带零刻度复位功能的微动进给装置。
⑤手摇杆和微进给两种模式可切换。
⑥坚固平滑的铣制工作台带有2条MICROMOT标准的T型槽 (12 x 6 x 5mm)。
经铣制钢制阶梯夹组
用于MICROMOT标准T型槽口 (12 x 6 x 5mm)。
一对阶梯夹,带有夹块、垫片、紧固螺母各2件。
最大可夹持厚度约为35mm。
整齐地放置于精致滑盖木盒中。
NO 24 257
精密机械虎钳 PM 60
虎钳宽度60mm。钳口最大夹持尺寸42mm。总长度为100mm。
NO 24 255
精密V型夹块
用于夹持各种形状的工件。
由成对精密硬质钢夹块组成。
四种不同深度的90°V形槽内纹。
尺寸为:50 x 30 x 30mm。
固定夹块和滚花旋钮的设计结构,提高了夹持的稳固性。
包装于精致滑盖木盒内。
NO 24 262 2 件装
铣刀组 (2 - 5mm)
刀具柄径统一为 6mm。刀头尺寸为:Φ 2- 3-4-5mm。
双螺旋槽结构,规格为DIN 327。
高速钢制成。
由精密滑盖木盒包装。
NO 24 610
14 件平行垫块组
在钻床、车床和铣床上用来调节加工工件的水平高度。
使用高品质硬质合金钢制成(HRC硬度58 - 62)。
平行夹块之间的精度为0.002mm。
8 x 10,15,20,25,30,35和40mm夹块,各两只。
长度为100mm。由精致滑盖木盒包装。
NO 24 266
